双效余热回收外循环浓缩设备｜GMP 量产专用

品牌：仝莫

简介：生产型双效外循环真空浓缩蒸发设备上海仝莫自动化设备有限公司是一家集双效余热回收外循环浓缩设备｜GMP 量产专用研发、生产、销售和提供完善售后服务于一体的植物提取物，化工原料的生产厂家，双效余热回收外循环浓缩设备｜GMP 量产专用产品应用于航天航空、装备工业自动化、食品、化工、日化等领域。

更新日期：2026-07-29 17:13:54

销售热线：021-54841219

在线询盘

产品概述

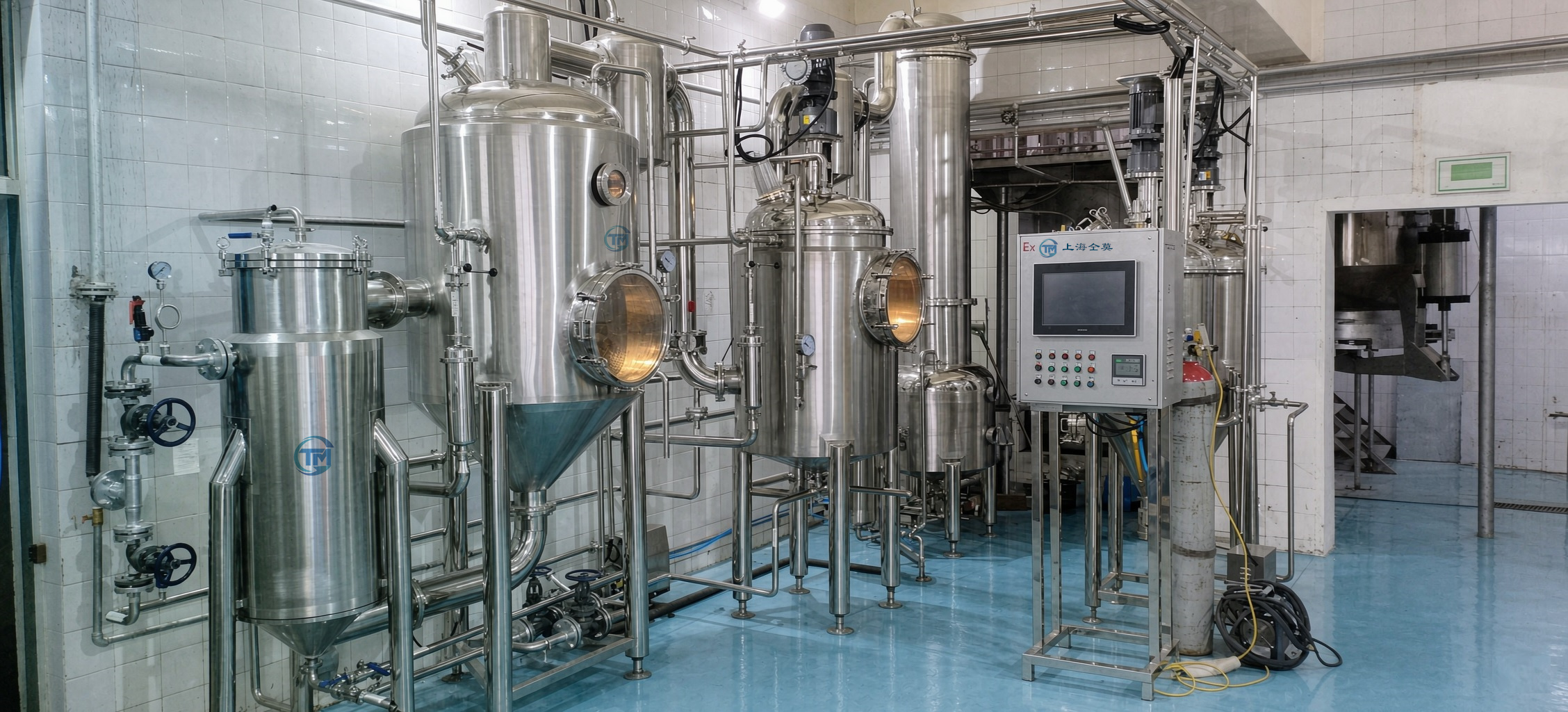

仝莫生产型双效外循环浓缩蒸发设备为工业化量产级节能浓缩装备，由一效/二效加热室、一效/二效蒸发室、气液分离器、丝网除沫组件、列管式冷凝器、集液罐、真空系统及全套工艺管阀组成，整机接触物料部位采用卫生级不锈钢制造。

仝莫双效外循环浓缩蒸发设备利用一效二次蒸汽作为二效加热热源，余热回收利用，相较单效设备大幅降低蒸汽消耗，适配连续工业化生产；可用于中药植提、食品、医药、淀粉糖、乳品等热敏性物料低温真空浓缩，同时完成酒精等有机溶剂回收；既可双效连续生产，也可切换单效模式运行，兼顾大批量生产与多品种柔性换产，完全满足 GMP 生产规范。

工作原理

生蒸汽通入一效加热室壳程，对管程内料液加热；料液受热沸腾上升喷入一效蒸发室完成汽液分离，料液经循环管回流加热室底部，形成外循环蒸发。

一效产生的二次蒸汽引入二效加热室壳程作为热源，对二效管程物料进行加热，实现热量回收利用；二效蒸发产生的二次蒸汽进入冷凝器冷凝液化。两效物料分别完成循环浓缩，料液达到设定比重、取样检验合格后出料。

二次蒸汽经除沫器、气液分离器捕集夹带料液，料液回流蒸发系统；二次蒸汽进入冷凝器冷却，冷凝液汇入集液罐，完成溶剂回收；整套系统在真空负压条件下低温运行，有效保留物料有效成分。

工艺流程

料液进料→ 一效加热室加热 → 一效蒸发室汽液分离 → 外循环浓缩 一效二次蒸汽 → 作为二效热源 → 二效加热蒸发循环 → 合格浓缩液出料 末效二次蒸汽 → 除沫、气液分离 → 冷凝器冷凝 → 冷凝液收集贮存

结构设计与安全保障

仝莫双效外循环浓缩蒸发设备一效、二效加热室：列管式换热结构，壳程通入蒸汽；配置压力表、安全阀，超压安全防护；可实现不破真空自动排放冷凝水，保障连续生产稳定运行。

一效、二效蒸发室：碟形封头+锥底结构；配置大口径视镜，实时观察沸腾蒸发工况；背部开设人孔，便于换品种后内部检修清洗；配套温度、真空检测仪表，实时监控罐内温度与负压；内置***丝网除沫器，抑制雾沫夹带，减少跑料损耗。

性能参数

蒸发能力：可选 500-5000kg/H 多规格

浓缩比重：中药浸膏***可达1.1～1.35

操作模式：双效连续浓缩/单效独立工作可切换

操作温度：一效80~90℃，二效 55~70℃低温真空蒸发，保护热敏物料

容器类别：加热室按一类外压力容器设计制造，其余部件为常压容器

加热方式：外接工业蒸汽锅炉供热

溶剂回收：酒精回收率高，适合中药醇提液溶剂回收

材质与配置标准

物料接触件：SUS304/SUS316L不锈钢可选；内胆厚度按压力容器规范设计，带完整保温层

表面处理：设备内表面精抛光 Ra≤0.60μm；外表面亚光处理，符合 GMP 洁净要求

阀门系统：卫生级碟阀、快开球阀、不凝气排放阀，可选用气动自控阀门适配自动化产线

观测清洗组件：大视镜、防爆视灯；多点布置 360°CIP 在位清洗球，全系统在线清洗，无卫生死角

测控仪表：真空表、PT100 远传防爆温度计、磁翻板液位计；可扩展 PLC 自动控制系统，参数记录、报警、数据导出

配套系统：真空机组、冷凝冷却系统、溶剂回收集液罐

主要产品特点

环保节能：二次蒸汽余热复用，相比单效设备蒸汽能耗降低约 50%，运行成本低，适合长期连续量产。

低温真空浓缩：仝莫二效低温蒸发，保护物料色泽、风味与热敏活性成分；全密闭运行，无泡沫跑料，浸膏药味浓郁。

仝莫双/单效灵活切换：大批量生产开启双效模式；小批量、多品种换产可切换单效运行，柔性适配不同生产任务。

量产级可靠结构：仝莫设备连续运行稳定；CIP 在位清洗，换品种清洗便捷，降低交叉污染风险。

智能化可选：仝莫双效外循环浓缩蒸发设备可升级 PLC 自动控制，实现进料、浓缩终点判定、出料、清洗程序自动化，生产数据可存储溯源。

一机多用：仝莫双效外循环浓缩蒸发设备适用于中药提取液、植物浸膏、果汁糖液、乳品浓缩，同时可***回收酒精有机溶剂。

适用场景

中药制药厂、植物提取物工厂、食品饮料企业规模化连续生产；适用于中药浸膏、植物提取液、果汁、淀粉糖、乳品等物料浓缩；酒精等有机溶剂回收作业。
